Инструкция по сборке в один ряд
Снимите настенные кронштейны с соединяемых радиаторов,
выкрутив
стопорный винт. Используйте гибкую отвертку из комплекта
поставки. Не выкручивайте винт до конца!
В инструкции изображена модель радиатора ФЛЭЙТ 500Вт-50.
Для других моделей последовательность действий аналогична.
Снимите боковые крышки с настенных кронштейнов,
открутив крепежные гайки со стороны соединяемых радиаторов.
Установите вместо боковых крышек соединительный кронштейн
и зафиксируйте его ранее снятыми гайками.
Установите соединенные кронштейны на стену. Для монтажа используйте крепежный элемент из комплекта
поставки. Расстояние от пола >190мм до нижнего края кронштейна.

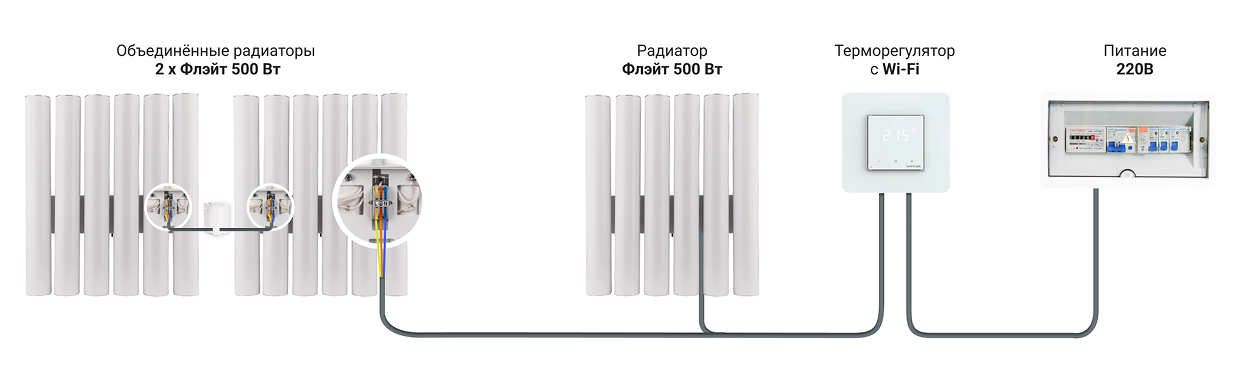

Подключите соединительный кабель из комплекта поставки
к любому клеммному зажиму первого радиатора.
Желто-зеленую жилу подключите к средней клемме зажима.
Установите первый радиатор на настенный кронштейн, совместив отверстия А с крючками Б,
и опустите вниз до упора. Свободный конец кабеля проложите внутри кронштейна.
Подключите свободный конец соединительного кабеля к любому клеммному зажиму второго радиатора.
Желто-зеленую жилу подключите к средней клемме зажима.
Подключение к стационарному кабелю
В случае использования стационарного кабеля питания 220В,
подключите его к свободному клеммному зажиму крайнего радиатора.
Используйте отверстия в кронштейне для скрытого подведения кабеля питания из стены в радиатор
Оставляйте запас кабеля 50см
Подключение шнура питания с вилкой
В случае использования шнура питания с вилкой 220В,
проденьте через ввод питания и подключите его к
свободному клеммному зажиму радиатора.
Установите второй радиатор на настенный кронштейн. Заверните стопорные винты,
используя гибкую отвертку из комплекта поставки.
Инструкция по установке на пол в два ряда
Снимите настенные кронштейны с соединяемых радиаторов,
выкрутив стопорный винт. Используйте гибкую отвертку из
комплекта поставки.
Не выкручивайте винт до конца!
В инструкции изображена модель радиатора ФЛЭЙТ 500Вт-50.
Для других моделей последовательность действий аналогична.
Установка напольного кронштейна
Прикрепите кронштейны радиаторов к напольному кронштейну при
помощи винтов, шайб и гаек из комплекта поставки напольного кронштейна.
Не устанавливаете крепеж в отверстия для соединительного кабеля!
Подключение электропитания к первому радиатору
Подключите соединительный кабель к первому радиатору и
установите радиатор на кронштейн. Совместите отверстия в радиаторе с крючками
на кронштейне и опустите вниз до упора.
Подключение электропитания ко второму радиатору
Подключите кабель питания и соединительный кабель
к клеммам второго радиатора. Установите радиатор
на кронштейн. Совместите отверстия в радиаторе с крючками на кронштейне и опустите вниз до упора. Заверните
стопорные винты.
